А между другото ми стана интересно, какво точно мерят децата на космическата гняс?

Мъчиха се да мерят спектъра на енергиите на мюоните. Използваха олово за да спират тези с по-малко енергия. Два детектора в coincidence mode и оловото (от 0 до 16 инча) между тях. Правиха и модел на експеримента в Geant4, да видят дали резултатите съвпадат с теорията.

Тази година май ще се мъчат да мерят плътността на скалите наоколо чрез броя мюони, които спират.

#14296 (ツ) gat3way
Създадено на 08.10.2020, видяно: 2519 пъти.

Чел съм че правят такива експерименти верно, примерно там по пирамидите дали имали скрити тунели. Аз лично нямам грам идея каква е енергията на тея космически гадове, няма да се учудя ако все пак има такива с бая високи енергии от сорта на десетки милиона електронволта дето спокойно дупчат десетки метри скала като горещ шиш масло. Но не мога да си представя какви топузи треа да са кристалите дето ги регистрират тея неща относително често че да не става въпрос за някакви съвсем случайни събития в рамките не на секунда ами на часове. Ма все пак не знам де, нямам идея, както казах моите интереси са сведени в интервала 50-1500kev.

#14297 (ツ) |
Създадено на 08.10.2020, видяно: 2515 пъти.
gat3way

Чел съм че правят такива експерименти верно, примерно там по пирамидите дали имали скрити тунели. Аз лично нямам грам идея каква е енергията на тея космически гадове, няма да се учудя ако все пак има такива с бая високи енергии от сорта на десетки милиона електронволта дето спокойно дупчат десетки метри скала като горещ шиш масло. Но не мога да си представя какви топузи треа да са кристалите дето ги регистрират тея неща относително често че да не става въпрос за някакви съвсем случайни събития в рамките не на секунда ами на часове. Ма все пак не знам де, нямам идея, както казах моите интереси са сведени в интервала 50-1500kev.

И на мен не са ми много ясни тези неща, имат си ментор и той уж ги учи какво и как да мерят.

На мен по-скоро би ми било интересно нещо като PET, но нямам време и знания да го реализирам.

#14298 (ツ) |
Последно редактирано на 08.10.2020 от |, видяно: 2511 пъти.

Друго нещо, което все се каня да пробвам, но все ме домързява е да проверя дали камерите на съвременните смартфони са достатъчно добри да ловят просветванията от сцинтилаторните кристали.

Ако може, всеки смартфон с евтин пластмасов сцинтилатор ще може да се използва да детектва радиоактивност. Ето една бизнес идея с която Рабин може да стане милионер (ако работи). :)

#14300 (ツ) gat3way
Последно редактирано на 08.10.2020 от gat3way, видяно: 2508 пъти.

На мен това което ми е наистина интересно (но най-вероятно никога няма да го сътворя) е евтин XRF спектрометър. Това е доста забавно за химичен анализ на проби, светваш матряла с рентгенова лампа и онова флуоресцира и мериш флуресцентните пикове, те са с доста ниска енергия, от сорта на 10-50kev. Комерсиалните уреди са бая скъпинки, от 10 хиляди евро и нагоре, но има разни ентусиасти които успяват да го сътворят това за никакви пари с подръчни матряли не по-малко успешно. Вместо рентгенова лампа, ползват алфа източник (изкорубен америций от противопожарни детектори) и това работи също толкова добре, само дето няма копче да го пуснеш и спреш. Проблемът с това е че имам доволно голяма параноя от алфа източници, страх ме е да работя с такива неща, те са си опасни. А иначе готови детектори за тоя range от енергии има и то евтини, втора ръка такива за нищо пари се намират в ebay. XRF анализа е супер забавно нещо, вероятно дори да се пробвам, никога няма да го докарам да работи добре за елементи с атомно тегло под 30-40, но пак е забавно. Но както и да е, най-вероятно никога няма да имам това щастие.

#14302 (ツ) |
Създадено на 08.10.2020, видяно: 2502 пъти.
gat3way

На мен това което ми е наистина интересно (но най-вероятно никога няма да го сътворя) е евтин XRF спектрометър. Това е доста забавно за химичен анализ на проби, светваш матряла с рентгенова лампа и онова флуоресцира и мериш флуресцентните пикове, те са с доста ниска енергия, от сорта на 10-50kev. Комерсиалните уреди са бая скъпинки, от 10 хиляди евро и нагоре, но има разни ентусиасти които успяват да го сътворят това за никакви пари с подръчни матряли не по-малко успешно. Вместо рентгенова лампа, ползват алфа източник (изкорубен америций от противопожарни детектори) и това работи също толкова добре, само дето няма копче да го пуснеш и спреш. Проблемът с това е че имам доволно голяма параноя от алфа източници, страх ме е да работя с такива неща, те са си опасни. А иначе готови детектори за тоя range от енергии има и то евтини, втора ръка такива за нищо пари се намират в ebay. XRF анализа е супер забавно нещо, вероятно дори да се пробвам, никога няма да го докарам да работи добре за елементи с атомно тегло под 30-40, но пак е забавно. Но както и да е, най-вероятно никога няма да имам това щастие.

Е, чак пък никога... Като стигнеш мидлайф крайзис вместо мотоциклет може да изхарчиш парите за xrf спектрометър. :)

#14303 (ツ) gat3way
Създадено на 08.10.2020, видяно: 2501 пъти.

Хаха, може, но твърде вероятно като дойде този момент, ще се повлияя от средата и ще си купя некой грозен полу-SUV-полу-камион.

#14304 (ツ) |
Създадено на 08.10.2020, видяно: 2497 пъти.

Тоя сайт следиш ли го?

Physics Open Lab

Има интересни неща понякога.

#14305 (ツ) gat3way
Създадено на 08.10.2020, видяно: 2496 пъти.

Да, идеята за XRF спектрометъра дойде оттам точно :)

#15099 (ツ) gat3way
Създадено на 14.10.2020, видяно: 2469 пъти.

Ейся гледах некакъв пич дето си е сглобил сцинтилаторен детектор със sipm модулче некакво (75 британски паунда) и някакъв кристал CsI(Tl) дето е само 0.8 x 0.8 x 3см. Вика че работело доста добре, докарал го е до 6.4% fwhm на 661kev (което е около теоретичния максимум с такъв кристал). Кристалите с цезиев йодид били по-малко хигроскопични от натриевия йодид и целата инсталация с детектора била просто увита в изолирбанд. Като проблем - този кристал е доста малък и стайния му фон "цъкал" само с около 10CPS. За по-големи кристали требвало да се ползват нацвъкани неколко sipm модулчета и правеше некакви сметки че ако требвало да си докара кристал голем колкото тоя дето по принцип го ползва, трябвало да потроши $400 и нагоре за полупроводници. Но си било заслужавало, защото електрониката била по-лесна и по-малко капризна без високоволтовото захранване. И между другото спомена нещо че тея sipm детектори били малко капризни и не обичали директно да ги пускаш на 20-30 волта колкото им било там напрежението на което работят, а трябвало бавно да се покачва напрежението, иначе им се скъсявал живота, неговата схема беше нещо от сорта на 10 секунди докато го докара там до номинално напрежение. Обаче защо това е така не знам, мое да питам.

#15100 (ツ) |
Създадено на 14.10.2020, видяно: 2467 пъти.
gat3way

Ейся гледах некакъв пич дето си е сглобил сцинтилаторен детектор със sipm модулче некакво (75 британски паунда) и някакъв кристал CsI(Tl) дето е само 0.8 x 0.8 x 3см. Вика че работело доста добре, докарал го е до 6.4% fwhm на 661kev (което е около теоретичния максимум с такъв кристал). Кристалите с цезиев йодид били по-малко хигроскопични от натриевия йодид и целата инсталация с детектора била просто увита в изолирбанд. Като проблем - този кристал е доста малък и стайния му фон "цъкал" само с около 10CPS. За по-големи кристали требвало да се ползват нацвъкани неколко sipm модулчета и правеше некакви сметки че ако требвало да си докара кристал голем колкото тоя дето по принцип го ползва, трябвало да потроши $400 и нагоре за полупроводници. Но си било заслужавало, защото електрониката била по-лесна и по-малко капризна без високоволтовото захранване. И между другото спомена нещо че тея sipm детектори били малко капризни и не обичали директно да ги пускаш на 20-30 волта колкото им било там напрежението на което работят, а трябвало бавно да се покачва напрежението, иначе им се скъсявал живота, неговата схема беше нещо от сорта на 10 секунди докато го докара там до номинално напрежение. Обаче защо това е така не знам, мое да питам.

Хмм, може някой ден да пробвам и със CsI(Tl). Аз направих някакви измервания с BGO-то на Na22, LYSO и бакграунд, но не съм ги гледал още. Малкия скоро ще ми конфискува и новия детектор, освен това ще сглобява още един. Явно тази година ще им трябват четири. :)

#15101 (ツ) gat3way
Последно редактирано на 14.10.2020 от gat3way, видяно: 2466 пъти.
#15102 (ツ) |
Създадено на 14.10.2020, видяно: 2462 пъти.
#15106 (ツ) Унуфри
Създадено на 14.10.2020, видяно: 2454 пъти.

Бе отде разбирате толкоз от полупроводници, аз тука ви чета кат Рамбо 2 :) Вие сигурно и интегралните схеми на пералните си може да оправите.

#15108 (ツ) |
Последно редактирано на 15.10.2020 от |, видяно: 2450 пъти.
Унуфри

Бе отде разбирате толкоз от полупроводници, аз тука ви чета кат Рамбо 2 :) Вие сигурно и интегралните схеми на пералните си може да оправите.

Аз специално нищо не разбирам от полупроводници. Copy/paste, sometimes solder paste :)

#16677 (ツ) Дон Реба
Създадено на 24.10.2020, видяно: 2412 пъти.

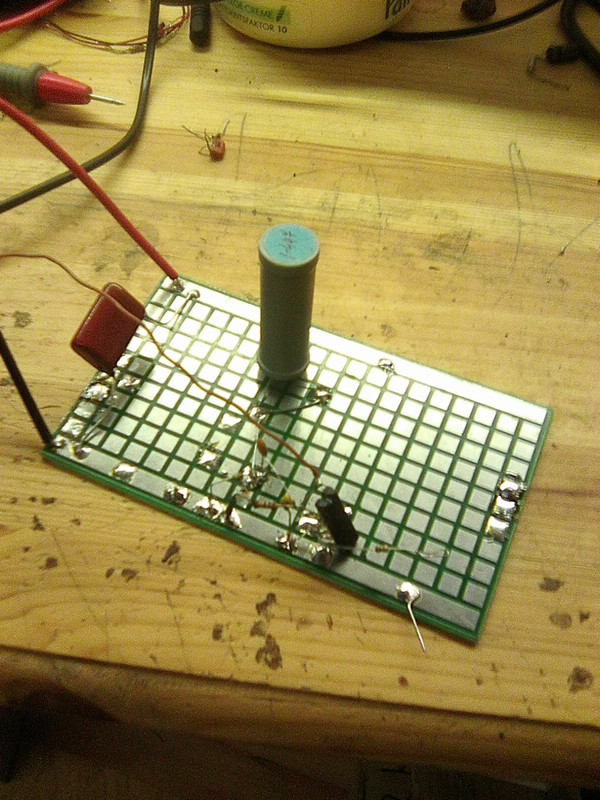

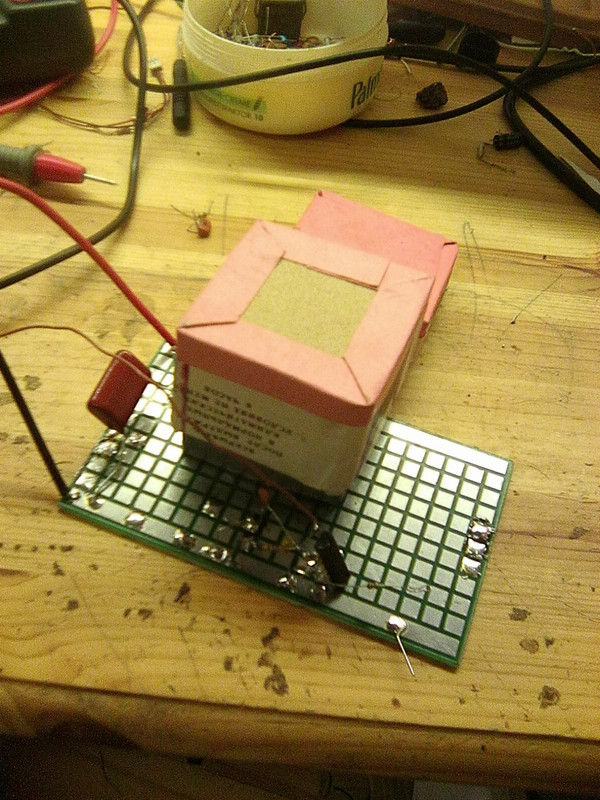

ей, навихте ме и мене, даже реших да пиша в темата :) аз бях решил да си направя гама спектрометър много отдавна, още 2011та (заради "метеорита" край елешница), поръчах си фотоумножител , обаче се оказа голям боклук, не бяха оставили достатъчно дистанция на една високоволтова писта, и това правеше утечки, и шуми си ебало мамата. трябваше да се преработи цялото захранване, а и след това пак е зор - високи напрежения, габарити, чудеса. подарих го на един приятел , той да се занимава. не знаех че имало в магазина лавинни сензори (тия дето им викате sipm) , разбрах го от тая тема и веднага си поръчах. преди няколко дена дойдоха и диода и кристала (натриев йодид) и вчера подкарах аналоговата част. импулсите са до към 2.5 волта и ширината е 2-3 микросекунди, обаче може да си я настроиш със товарния резистор. сензора се държи като сравнително висок капацитет (3 нанофарада), който при сцинтилация рязко си сменя напрежението, за около 500 наносекунди. след товасе зареждаобратно през товарния резистор, който аз съм сложил един килоом, но ако е десет импулса се удължава. бих могъл да удължа импулса до десетина микросекунди и да полинговам ацепето (то е на един мегахерц), обаче +- една микросекунда ще ми вкара десетина процента грешка, то не че кристала има толкова точност, ама защо и аз да добавям шум. плана какъв е: детектор на импулса ми предизвиква прекъсване, където стартирам отчет на ацепето. трудната част - детектора на импулса. пробвах с транзистори, слаба работа, накрая го направих с една ттлка 74ls00в критичен режим (6.8к резистор към маса), така успях детектване на до към 50мв импулси. не знам колко електронволта ще е това, но най-високите импулси от фона са към 2.5 волта, така че предполагам към 100 кев някъде.

My picture My picture My picture

#16678 (ツ) Delegate
Създадено на 24.10.2020, видяно: 2407 пъти.

добре дошъл след точно 2 месеца. странно съвпадение, че от вчера пиша само с малки букви.

#16679 (ツ) johnfound
Последно редактирано на 24.10.2020 от johnfound, видяно: 2400 пъти.
Дон Реба

трудната част - детектора на импулса. пробвах с транзистори, слаба работа, накрая го направих с една ттлка 74ls00в критичен режим (6.8к резистор към маса), така успях детектване на до към 50мв импулси.

Това ще ти направи проблеми, почти гарантирано. Я от температура, я от фазите на луната... Качественото решение ще е значително по-сложно... Може да погледнеш как правят входните стъпала на честотомерите - там използват подобни схеми с голямо бързодействие и голям динамичен диапазон.

П.П. Ей, откога не бях виждал такава макетна платка – на квадратчета! Много носталгично!

#16681 (ツ) Дон Реба
Създадено на 24.10.2020, видяно: 2393 пъти.

е, ясно че ще направи проблем, мен ми трябва за момента. ще видя някакви бързи р2р компаратори, би трябвало да има изобилие в момента

#16682 (ツ) gat3way
Създадено на 24.10.2020, видяно: 2377 пъти.

Абе правете го както го правят повечето - през входа на аудиокартата и да се оправя софтуера на компютъра (който отдавна си е написан и работи). То не е и толкова просто изобщо, има супер много частни случаи (като например какво става когато се появи нов импулс докато вече сме в такъв). Защо се мъчите така :)
